（1）結構示意圖

結構說明：采用SMD貼片封裝技術,“三合一”結構,點間距4.0mm分辨率62500點/㎡

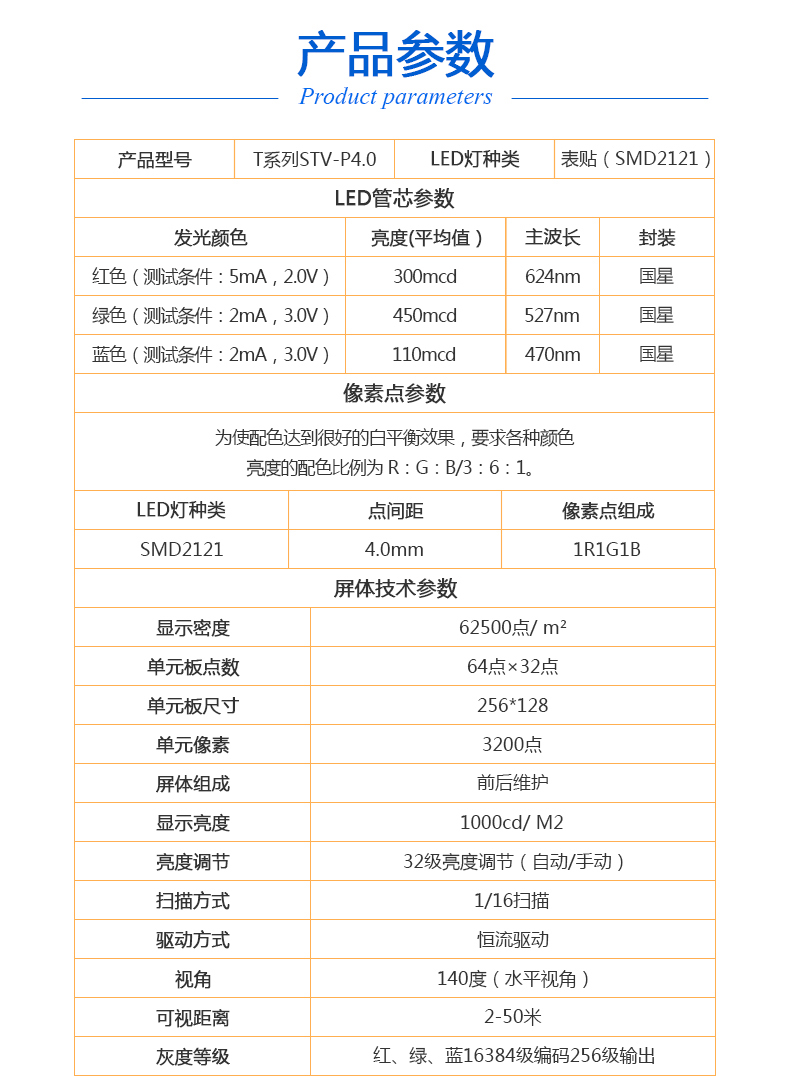

（2）專業分析

序號

專業分析內容

分析項目

1

配色分析

為使配色達到最佳的白平衡效果，其中各種顏色亮度的配色比例為 R：G：B/3：6：1。

（3）像素點參數

序號

   項    目

參       數

1

像素點型號

2121

2

像素點間距

4mm

3

像素組成

紅綠藍

（4）管芯參數

序號

項    目

波長（平均值）

亮度（平均值）

型  號

1

R

624nm

300mcd

三安

2

G

527nm

450mcd

三安

3

B

470nm

110mcd

三安

（5）屏體技術參數

1

屏體顯示尺寸

Xm=2㎡

2

屏體分辨率

點X點=㎡

3

顯示密度

62500點/ M²

4

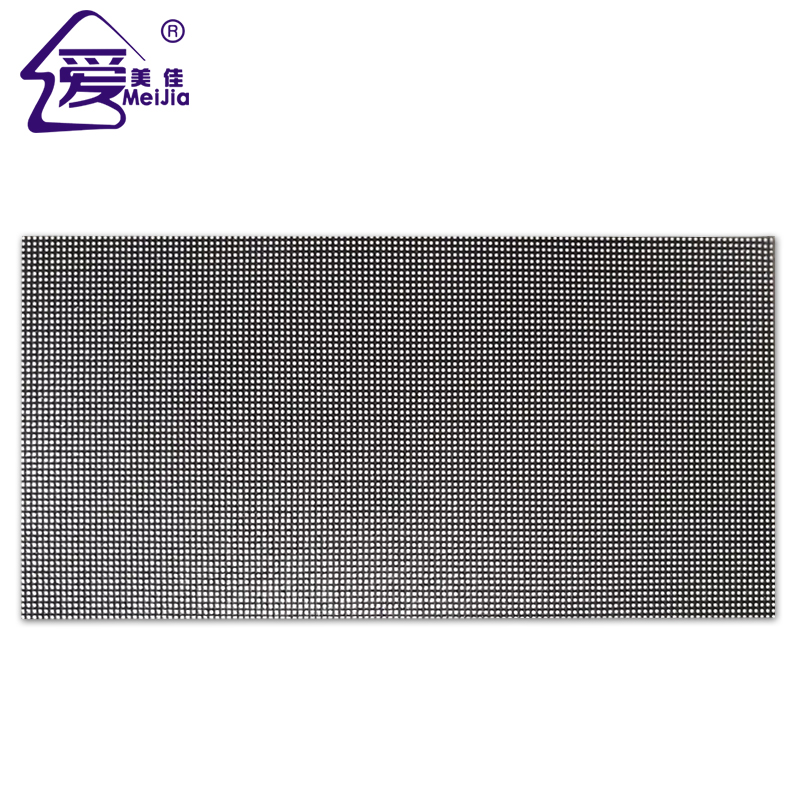

單元板點數

64點×32點

5

單元板尺寸

256*128

6

單元像素

3200點

7

屏體組成

前后維護

8

顯示亮度

1000cd/ M²

9

亮度調節

32級亮度調節（自動/手動）

10

掃描方式

1/16掃描

11

驅動方式

恒流驅動

12

視角

140度（水平視角）

13

可視距離

2-50米

14

灰度等級

紅、綠、藍16384級編碼256級輸出

15

顯示顏色

16777216種

16

換幀速度

>60幀/秒

17

刷新幀頻

1920HZ

18

控制方式

與計算機監視器同步

19

數據傳輸

并行RS422方式

20

屏體功耗

最大:380W/ M²  平均:250W/ M²

21

屏幕壽命

>10萬小時

22

盲點率

≤0.0001

23

工作電壓

AC220V±15%  47～64HZ

24

色溫

6500K±500

25

屏體重量

小于24KG/ M²（不包括外框架）

26

控制距離

小于100米（無中繼）

27

連續工作

10000小時

28

平均無故障時間

>10000小時

29

系統工作環境溫度

—20℃～+60℃

30

系統工作環境濕度

10%—95%RH

31

系統操作平臺

WINDOWS（WIN95、WIN98、WIN2000）界面友好，留有接口方便二次開發。

32

接插件

美國AMP安普
